Umskipti frá hálf-handvirkum ferlum yfir í samfellda Bag-on-Valve (BOV) framleiðslulínu táknar stórt verkfræðilegt stökk. Rekstrarstjórar, innkaupastjórar og framleiðsluverkfræðingar standa frammi fyrir einstakri samþættingaráhættu þegar þeir stækka þessa sérhæfðu tækni. Hefðbundnar úðabrúsa umbúðalínur þýða einfaldlega ekki BOV kröfur. Þú þarft sérstakar búnaðarstillingar. Þetta bera mikla fjármagnsútgjöld og krefjast nákvæmra forskrifta til að forðast dýra framleiðslu flöskuhálsa. Að útvega rétta kerfið er mikil ákvörðun.

Í þessari yfirgripsmiklu handbók kortleggjum við nákvæmlega þær vélastöðvar sem þarf fyrir samfellda framleiðslu. Þú munt læra ströng matsviðmið fyrir val á áreiðanlegum búnaði. Við kannum einnig raunveruleika verksmiðjuinnleiðingar. Með því að skilja þessa tilteknu hluti geturðu með öryggi byggt upp mjög skilvirka, sjálfvirka aðstöðu. Við skilgreinum matsþrepin sem nauðsynleg eru til að tryggja réttu vélina fyrir rekstrarsvið þitt.

Helstu veitingar

• Fullkomin BOV lína aðskilur gasun drifefnis og vörufyllingu í tvo aðskilda ferla: gasun/krympun undir bikarnum og vökvafylling í gegnum lokann.

• Uppfærsla í sjálfvirka BOV áfyllingarvél færir framleiðslu flöskuhálsinn frá handavinnu yfir í skilvirkni vélaskipta og efnismeðferð.

• Við mat á söluaðilum þarf að leita lengra en fræðilegan framleiðsluhraða (CPM) til að sannreyna efnissamhæfi (td ál á móti plasti) og samræmisstaðla (ATEX/GMP).

• Árangur við innleiðingu byggist á ströngum verksmiðjusamþykkisprófum (FAT) og því að koma á ströngum fyrirbyggjandi viðhaldsreglum fyrir krimpdýpt og innsigli.

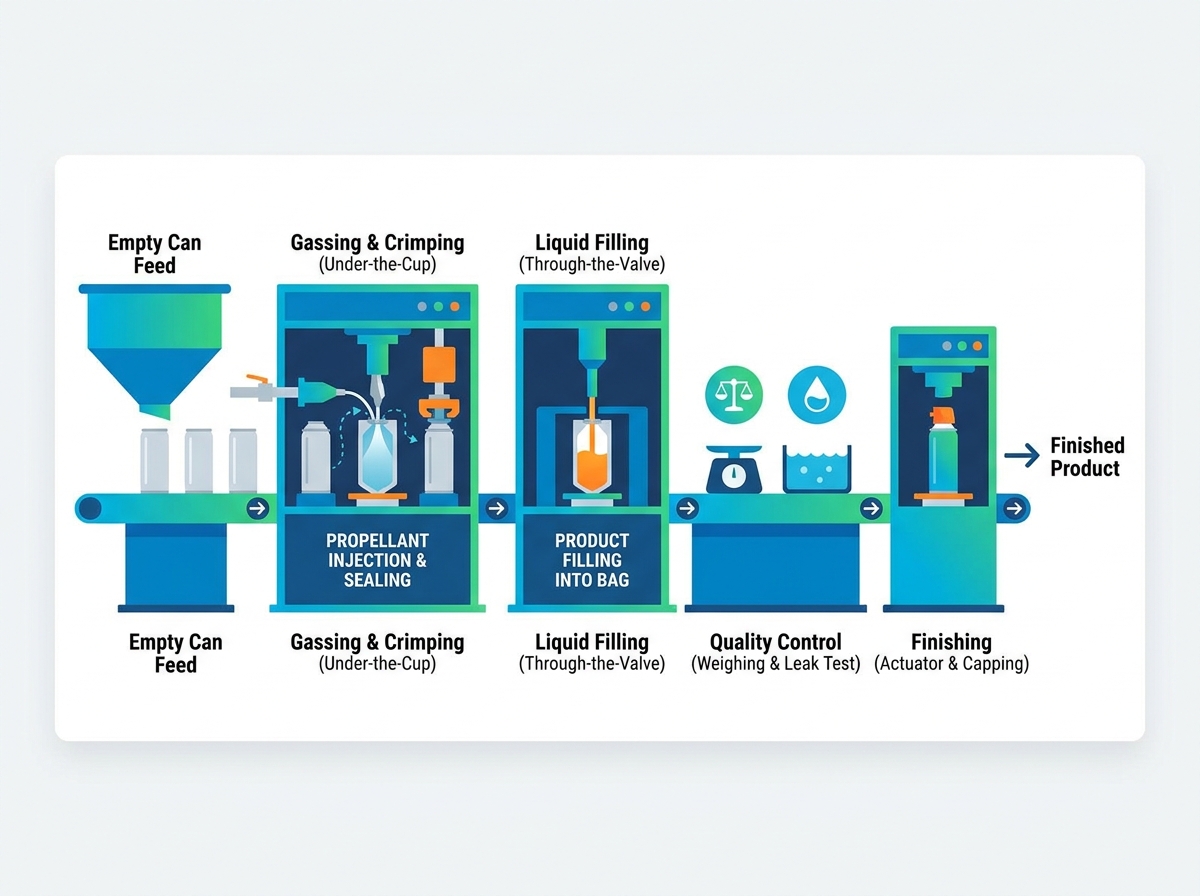

Kortlagning kjarnastöðvar: Líffærafræði fullkominnar BOV-fyllingarlínu

Til að skilja samfellda BOV línu þarf að brjóta niður raðbúnaðinn. Þú verður að færa tóm ílát óaðfinnanlega yfir á markaðstilbúnar vörur. Ólíkt venjulegum úðabrúsum, aðskilur BOV tæknin gas- og vökvafasa algjörlega. Þetta krefst mjög sérhæfðra stöðva meðfram færibandinu þínu. Hver hnútur í kerfinu verður að samstilla fullkomlega til að viðhalda heildarlínuhraða.

Dósafóður- og hreinsunarstöðvar

Ferlið hefst áður en einhver vara fer í ílátið. Þú verður að tryggja mengunarlaust inntak. Snúningsafskipunarborð stilla sjálfkrafa tómum dósum upp á færibandið. Handvirk flokkun hægir á allri línunni. Sjálfvirkur unscrambler veitir samfellda, hraða fóðrun.

Þegar búið er að stilla dósunum saman fara dósir í gegnum loftskolunarkerfi. Stöðugt rafmagn fangar oft ryk inni í ál- eða plastílátum. Skolastöðin blæs jónuðu lofti inn í hverja dós. Það ryksuga út svifryk strax. Aðskotaefni valda örleka í viðkvæma BOV pokanum. Ef þú sleppir þessu hreinsunarskrefi kemur það í veg fyrir gæði vörunnar. Við mælum með því að samþætta sjónkerfi hér. Það hafnar snemma beygluðum eða gölluðum dósum.

Bensín- og pressustöðin (undir bikarnum)

Þessi stöð virkar sem mikilvægur aðgreiningaraðili í BOV framleiðslu. Staðlaðar úðabrúsar blanda drifefni og vökva. BOV sprautar þjappað lofti eða köfnunarefni í dósina áður en hún er lokuð. Vélin lyftir ventilskálinni örlítið. Það þvingar óvirka gasinu undir bikarinn og inn í dósina. Þegar markþrýstingi er náð, innsiglar krimphausinn lokann.

Aðal matshnúturinn þinn hér er nákvæmni. Tómarúmsþéttingin verður að vera gallalaus. Nákvæmni krimpdýptar kemur beint í veg fyrir leka drifefnis. Ef krampan er of þétt skemmir það ventilbúnaðinn. Ef það er of laust sleppur gasið með tímanum. Nákvæmir servódrifnir krimphausar bjóða upp á betri stjórn en pneumatic val. Fylgstu vel með gasþrýstingsmælunum. Þeir segja til um afgreiðsluframmistöðu lokaafurðarinnar.

Vökvaáfyllingarstöð (í gegnum lokann)

Eftir að hún hefur verið krumpuð inniheldur dósin þrýstingsumhverfi sem umlykur tóman poka. Vökvaáfyllingarstöðin þvingar virku vöruna inn í þennan innri poka. Það starfar undir mjög háum þrýstingi. Vélin opnar lokastöngina og dælir vökvanum niður í gegnum hann. Þetta stækkar pokann inni í þrýstidósinni.

Rúmmálsnákvæmni er mikilvægur matshnútur þinn. Mjög seigfljótandi vökvar eins og gel, þung krem ​​eða lím bjóða upp á einstaka áskoranir. Þeir þurfa öflugar jákvæðar tilfærsludælur. Þú verður líka að meta dreypistúttæknina. Seigfljótandi vörur hafa tilhneigingu til að bindast eða leka. Hágæða dropavarnarstútur klippir vöruna hreint. Þetta kemur í veg fyrir mengun á ventilskálinni. Vöruleifar á lokanum torvelda staðsetningu stýribúnaðarins síðar.

Gæðaeftirlit: Vigtun og vatnsbaðsprófun

Gæðaeftirlit getur ekki verið handvirk eftiráhugsun. Það verður að gerast inline. Stöðugir tékkvigtar mæla hverja einustu dós. Þeir staðfesta nákvæmlega magn vörunnar í pokanum. Offylltar dósir stytta neytandann. Offylltar dósir hætta á að innri pokinn springi. Tékkvigtarinn rekur sjálfkrafa út hvaða dós sem er sem fellur utan ströngu þyngdarþols þinna.

Vatnsbaðslekaskynjarar eru önnur ströng krafa um samræmi. Sérhver þrýstidós fer á kaf í upphituðu vatnsbaði. Hitinn stækkar innra gasið. Þetta þvingar loftbólur út úr öllum örleka í kröppunni eða lokanum. Myndavélar eða skynjarar fylgjast með baðinu. Þeir bera kennsl á og hafna lekandi ílátum sjálfkrafa. Þessi stöð verndar vörumerkið þitt gegn hættulegum innköllunum og bilun í geymsluþol.

Frágangur: Stýribúnaður, lokpressun og kóðun

Frágangsstöðvarnar undirbúa hagnýta vöru fyrir smásölu. Titringsskálar flokka stýrisbúnað og yfirlok. Þeir gefa þeim inn í pressustöðina. Sjálfvirkir armar eða stjörnuhjól samræma stýrisbúnaðinn yfir ventilstöngina. Vélin þrýstir því varlega niður til að koma í veg fyrir að það sé skammtað fyrir slysni. Næst smellur yfirlokið tryggilega á sinn stað.

Samþætting við lotukóðara klárar eininguna. Bleksprautu- eða laserkóðarar prenta framleiðsludagsetningar og lotunúmer á botn dósarinnar eða lokinu. Rekjanleiki er ekki samningsatriði í lyfja- og snyrtivöruiðnaði. Háhraða leysikóðarar veita varanleg merki. Þeir koma í veg fyrir blekneyslukostnað. Samstilltu kóðarana þína beint við miðstýringarkerfið þitt fyrir nákvæma loturakningu.

Viðskiptamálið fyrir sjálfvirka BOV áfyllingarvél

Að ramma inn umskiptin frá hálfsjálfvirkum yfir í fullsjálfvirk kerfi krefst þess að skoða arðsemi og draga úr áhættu. Uppspretta áreiðanlegra sjálfvirk BOV áfyllingarvél færir framleiðslu flöskuhálsinum. Það færir fókusinn frá handavinnuhraða yfir í skilvirkni vélaskipta. Þessi umskipti breyta í grundvallaratriðum hvernig aðstaða þín starfar.

Afrakstur og úrgangsminnkun
Stöðugar snúnings- eða háhraða flokkunarvélar lágmarka vöruuppgjöf. Hálfsjálfvirkar vélar treysta á tímasetningu stjórnanda. Þetta veldur ósamræmi gasmagns og vökvamagns. Sjálfvirk kerfi nota servódrifna rúmmálsstimpla. Þeir skammta nákvæmlega magn í hverri lotu. Ennfremur stjórna þeir gastapinu fullkomlega. Sóun á drifefni og vökvi sem hellist niður eyðir hagnaðarmörkum þínum fljótt. Sjálfvirkni herðir þessi vikmörk.

Handbók um endurúthlutun vinnuafls
BOV rekstur krefst gríðarlegrar líkamlegrar endurtekningar. Það útsetur rekstraraðila fyrir þreytu og mistökum. Alveg sjálfvirkar línur skipta um kröfur starfsmanna. Þú þarft ekki lengur rekstraraðila til að flytja dósir á milli stöðva. Þess í stað þarftu tæknimenn og gæðaeftirlitsstjóra. Þú bætir starfskraftinn þinn. Þeir leggja áherslu á fyrirbyggjandi viðhald, gagnagreiningu og hagræðingu ferla. Þetta dregur verulega úr vinnuvistfræðilegum meiðslum og veltu.

Afköst stigstærð
Fullyrðingar framleiðanda um „hámarkskostnað á þúsund birtingar“ (dósir á mínútu) villa um fyrir kaupendum. Þú verður að reikna út sanna OEE (Overall Equipment Effectiveness). Vél sem er metin fyrir 60 CPM á rannsóknarstofu mun ekki ná því í raun. Skiptingar, minniháttar stopp og efnishleðsla valda stöðvunartíma. Sjálfvirkt kerfi veitir fyrirsjáanlega sveigjanleika. Þú getur fylgst með OEE mæligildum í gegnum vélarviðmótið. Þessi gögn gera þér kleift að hámarka tímasetningu aðfangakeðjunnar.

Samanburður á rekstrarmælingum

Efnissveigjanleiki: Meðhöndlun áldósanna á móti plastflöskum

Nútíma framleiðsluaðstaða krefst lipurðar. Að taka á sveigjanleika gámaefnis leysir algenga verkfræðilega áskorun. Það leiðir einnig í ljós blindan blett fyrir mat söluaðila. Kaupendur gera oft ráð fyrir að vél höndli hvaða ílát sem er. Þetta eru dýr mistök. Meðhöndlun á stífum áldósum er mjög frábrugðin PET- eða plastflöskum.

Það skiptir sköpum hvernig breytingahlutir eru ólíkir. Stífar áldósir þola árásargjarna meðhöndlun. Stjörnuhjól úr málmi og þéttar stýrisbrautir leiðbeina þeim auðveldlega. Plastílát rispa og beygja. Skipta á milli þeirra krefst sérstakrar verkfæra. Þú þarft mjúklega meðhöndlun fjölliða stýrisbrauta fyrir plast. Þú þarft líka mismunandi púkka eða burðarkerfi. Púkar halda léttum plastflöskum stöðugum meðan á háþrýstingsfyllingarferlinu stendur.

Þrýstinæmni ræður aðferð þinni við gasgjöf. Gasþrýstingur undir bikarnum verður að stilla nákvæmlega. Háþrýstingur blásar upp áldósina án vandræða. Hins vegar mun sami þrýstingur afmynda plastílát. Botninn á PET flösku getur rúnað út. Það gæti ekki staðið flatt á hillunni. Þú verður að kvarða gasinndælingarhraða og lokaþrýstingsmörk vandlega fyrir plast.

Krefjast þess að seljendur sýni hraðar aðlögun. Fjölefnisaðstaða deyja af hægum breytingum. Notaðu þessa skammlistarökfræði þegar þú talar við framleiðendur:

1. Metið byggingarheilleikamörk þeirra gáma sem þú hefur valið.

2. Skoðaðu verkfærahönnun seljanda sem er fljót að breyta (eftirspurn eftir verkfæralausum aðlögunum).

3. Prófaðu gasþrýstingsmörk á raunverulegum plastsýnum á fyrstu fundum söluaðila.

4. Staðfestu að vélin visti sérstakar uppskriftir fyrir mismunandi efni á stjórnborðinu.

Matsfylki seljanda: Hvernig á að velja BOV búnað á skammlista

Að vopna sjálfan þig með efins, gagnreyndum matsramma kemur í veg fyrir lélegar kaupákvarðanir. Ekki standa allar vélar jafn vel undir álagi. Þú verður að spyrjast fyrir um verkfræðistaðla seljanda. Horfðu framhjá slípuðu sölubæklingunum.

Fylgni og öryggisstaðlar

Reglufestingar eru alger grunnlína þín. Staðfestu CE-merki fyrir evrópska staðla. Rannsakaðu ATEX vottorð. BOV notar venjulega óvirkar lofttegundir eins og köfnunarefni eða þjappað loft. Hins vegar gæti fljótandi vara þín verið mjög eldfim. Ef þú fyllir á áfengi sem byggir á snyrtivörum eða leysiefnaþungum iðnaðarspreyum, þarf öll línan þín sprengingarþolnar ATEX einkunnir. Ennfremur krefjast lyfja- og persónuleg umönnunarlínur GMP (Good Manufacturing Practice) vottorð. Gakktu úr skugga um að söluaðilinn noti 316L ryðfríu stáli fyrir alla vöru sem tengist hlutum. Hreinlætissuður og hönnun sem auðvelt er að þrífa eru ekki samningsatriði.

Stjórnkerfi og gagnasamþætting

Heilinn í vélinni þinni ræður árangri þínum í rekstri. Metið PLC (Programmable Logic Controller) vörumerkið vandlega. Forðastu sér eða óskýr kerfi. Krefjast þess að vörumerki sem eru studd á heimsvísu eins og Siemens eða Allen-Bradley. Ef stjórnandi bilar þarftu staðbundna tæknimenn sem skilja kóðann. Skoðaðu HMI (Human-Machine Interface) skjáina. Þeir verða að vera leiðandi. Metið gagnaskráningargetu. Línan þín verður að skrá rekjanleika lotunnar, þrýstingsmælingar og höfnun eftirlitsvigtar. Gæðaendurskoðun byggir á þessari sjálfvirku gagnatöku.

Sérsniðin vs takmarkanir á hillunni

Hilluvélar passa sjaldnast fullkomlega við flókið vörusafn. Metið raunverulega verkfræðigetu seljanda. Útvista þeir hönnunarvinnu sinni? Þú gætir notað einstök pokaform fyrir afgreiðslu með tveimur hólfum. Þú gætir dælt mjög seigfljótandi formúlum sem stífla venjulega lokar. Þú gætir haft alvarlegar skorður á fótspori í aðstöðunni þinni. Hæfilegur söluaðili breytir skipulagi búnaðarins. Þeir hanna sérsniðna dreypivörn stúta. Þeir byggja U-laga færibandslínur til að passa þétt gólfrými. Kannaðu vilja þeirra til að sérsníða mikilvæga hluti.

Innleiðing raunveruleiki og viðhaldsáhætta

Að sýna áreiðanleika þýðir að undirstrika það sem raunverulega fer úrskeiðis eftir kaupin. Búnaður lítur gallalaus út í sýningarsal. Verksmiðjugólfið sýnir harðan veruleika. Skilningur á þessari innleiðingaráhættu tryggir sléttari ræsingu.

• Keyra tiltekið efni: Þú verður að útvega nákvæmlega dósirnar þínar, lokar, poka og magn vökva.

• Prófaðu samfelldan hraða: Ekki sætta þig við stuttar einnar mínútu hlaup. Krefjast samfelldrar klukkustundar af framleiðslu.

• Líktu eftir breytingum: Þvingaðu seljanda til að skipta út verkfærum meðan á prófun stendur. Tímasett ferlið.

• Athugaðu skjöl: Staðfestu að notkunarhandbækur passa fullkomlega við sérsniðnu vélina.

FAT (Factory Acceptance Test) staðallinn kemur í veg fyrir hamfarir. Af hverju verður þú að keyra tiltekið efni? Seigja breytist við þrýsting. Tiltekið hlaup þitt gæti freyðað ófyrirsjáanlega. Sérstakar dósir þínar gætu stíflað stjörnuhjólin. Að bera kennsl á þessi mál hjá seljanda kostar ekkert. Að uppgötva þá á gólfinu þínu kostar vikur af niður í miðbæ.

Taktu á algengum bilunarpunktum fyrirbyggjandi. Heilindi selsins rekur með tímanum. Það er óumflýjanlegur vélrænn veruleiki. Krympkjálkarnir slitna. Þú stendur frammi fyrir nauðsyn venjubundinna krampamælikvarðana. Rekstraraðilar verða að mæla krimpdýpt og þvermál á hverri einustu vakt. Ekki gera ráð fyrir að vélin haldi stillingu sinni endalaust.

Metið varahluti og stuðningssamninga nákvæmlega. Biddu um SLA (Service Level Agreement) fyrir tæknilega aðstoð. Vélar bila á háannatíma. Þú þarft tryggðan viðbragðstíma. Staðbundið framboð á mikilvægum slithlutum er mikilvægt. O-hringir, áfyllingarþéttingar og klemmuhylki brotna niður. Haltu traustri skrá yfir þessa hluti á þinni eigin hillu. Að bíða í tvær vikur eftir innfluttum innsigli lokar fyrirtækinu þínu.

Niðurstaða

Fullkomin BOV lína virkar sem mjög samþætt vistkerfi. Nákvæmni á gas- og krumpustigi undir bikarnum ræður fullkomnum árangri lokaafurðarinnar. Þú hefur ekki efni á veikum hlekkjum í efnismeðferð, vökvafyllingu eða gæðaeftirliti. Uppfærsla þessarar tækni krefst vandaðrar skipulagningar og strangrar ábyrgðar söluaðila.

Næstu skref þín verða að vera mjög hagnýt. Skráðu nákvæma seigju vöru þinnar, stærð gáma og markframleiðsluhlutfall. Krefjast þess að væntanlegir söluaðilar leggi fram framleiðsluútreikninga sem byggjast á sérstökum OEE markmiðum þínum. Samþykkja ekki rannsóknarstofupróf í kjörríki sem raunveruleika. Skipuleggðu FAT þína vandlega. Fyrir persónulega aðstoð meðan á uppfærslu aðstöðu þinnar stendur geturðu alltaf hafðu samband við okkur til að ræða sérstakar búnaðarstillingar.

Algengar spurningar

Sp.: Hvert er staðlað fótspor fyrir fullsjálfvirka BOV áfyllingarlínu?

A: Línuleg sjálfvirk uppsetning krefst venjulega rýmis sem er um það bil 10 til 15 metrar á lengd og 2 til 3 metrar á breidd. Snúningsstillingar þétta fótsporið verulega og þurfa oft þéttan 4 x 4 metra ferning. Taktu alltaf tillit til viðbótarpláss sem þarf fyrir uppsöfnunartöflur, gönguleiðir stjórnanda og uppsetningu magnefnis.

Sp.: Er hægt að breyta venjulegri úðabrúsa í BOV?

A: Það er almennt ekki mælt með því. Hefðbundnar vélar nota gasun í gegnum lokann. BOV krefst nákvæmrar gasgjafar undir bikarnum áður en krusið er. Vélrænni arkitektúrinn er í grundvallaratriðum öðruvísi. Þó að endurbygging sé tæknilega möguleg er umbreytingarkostnaður óvenju hár. Að kaupa sérsmíðaðar BOV vélar tryggir heilindi innsigli og forðast stöðugar viðhaldsbilanir.

Sp.: Hver er dæmigerður leiðtími fyrir framleiðslu og gangsetningu sjálfvirkrar línu?

A: Þú ættir að setja raunhæfar væntingar um 3 til 6 mánuði. Hefðbundnar vélar falla á styttri enda þessa litrófs. Mjög sérsniðnar línur sem krefjast sérstakrar aðlögunar á fótspori eða sérhæfðar seigfljótandi vökvadælur taka allt að 6 mánuði. Gangsetning og FAT bæta tveimur til fjórum vikum við tímalínuna.

Sp.: Krefst BOV sprengiheldan (ATEX) búnað?

A: BOV notar í eðli sínu óvirkar lofttegundir eins og köfnunarefni eða þjappað loft, sem dregur úr hættu á eldfimum drifefna. Hins vegar fer aðstöðukröfur algjörlega eftir fljótandi vörunni þinni. Ef varan þín inniheldur alkóhól, leysiefni eða eldfim virk efni, verður öll áfyllingarlínan þín og aðstöðuherbergið að uppfylla stranga ATEX sprengihelda staðla.
